イントロ
もしあなたが異世界に転生して、まっすぐな道や、水のあふれない城を造る立場になったとしたら。じつは、高価な道具など一つもいりません。水とひもと石ころさえあれば、地面の水平やかたむきをぴたりと測れるのです。今回は、建物も水路も支える測量の技、水盛りと縄張りを解説していきます。

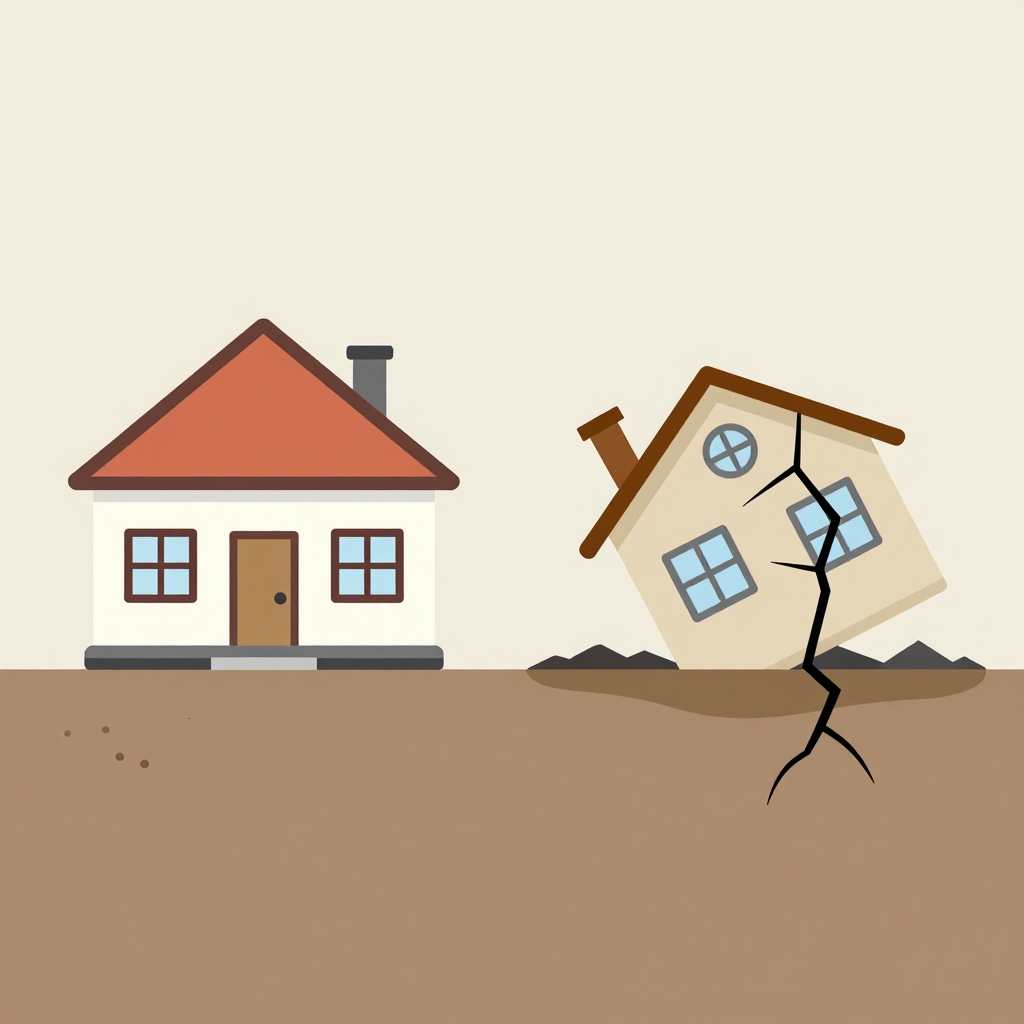

なぜ水平・垂直・直角が要るのか
何かを造るとき、まず必要になるのが基準となる線です。土台が水平でないと、建物はかたむき、かべにひびが入ります。かべが垂直でなければ、いずれ倒れてしまう。かどが直角でないと、部屋はゆがみます。さらに、水路はほんの少しずつ下るように掘らねば、水が流れません。すべては、正しく測ることから始まるのです。
ポイント
- 土台が傾くと建物にひびが入る
- かべが垂直でないと倒れる
- 水路は少し下らないと流れない
水は自ら水平になる（水盛り）
では、どうやって水平を出すのか。使うのは、水そのものです。水は、どんな入れ物でも、その表面がかならず平らになろうとします。細長い管に水を入れ、両はしを立てれば、二つの水面は、はなれていてもぴたりと同じ高さになる。これが水盛りです。この水面を結べば、遠くまでのびる正確な水平の線が引けるのです。
ポイント
- 水面はかならず平らになる
- 管の両はしの水面は同じ高さ
- 水面を結べば水平の線が引ける

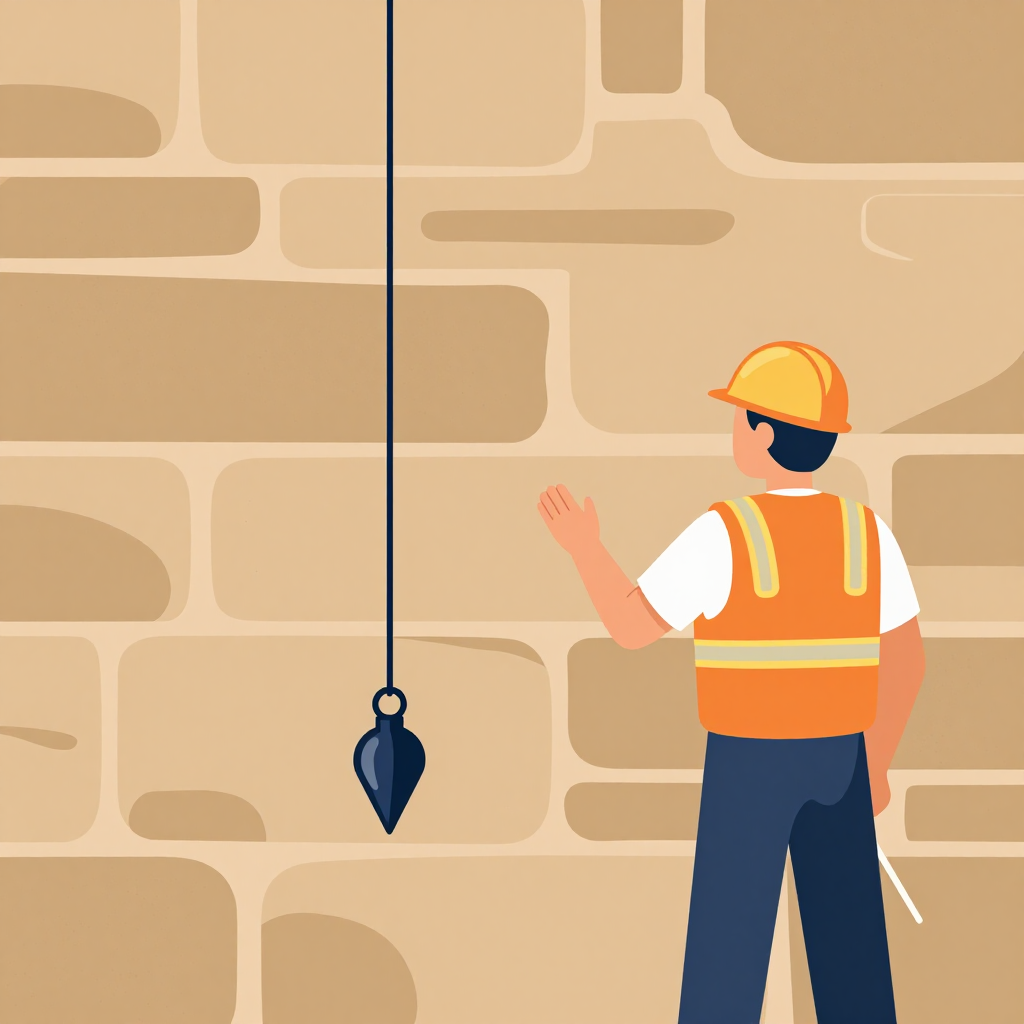

錘は真下を向く（下げ振り）
垂直を知るのは、もっとかんたんです。ひもの先に石やおもりをぶら下げるだけ。おもりは、重力に引かれてかならず真下を向きます。これが下げ振りです。この糸にかべを合わせれば、まっすぐ垂直に建てられます。そして、水平と垂直を組み合わせれば、そのあいだにきれいな直角が生まれるのです。
ポイント
- ひもに重りを下げるだけ
- 重力でかならず真下を向く
- 水平と合わせれば直角になる
縄で直角を出す（3:4:5）
地面に大きな直角を描きたいときは、縄が活躍します。一本の縄に、等しい間隔で十二個の結び目を作ります。そして、三、四、五の長さになるように三角形に張る。すると、三と四の辺のあいだに寸分たがわぬ直角があらわれるのです。古代の測量士たちは、この縄一本で巨大な建物の土台を四角く整えていました。
ポイント
- 縄に等間隔で十二の結び目
- 三・四・五で三角形に張る
- 三と四の辺の間が直角になる

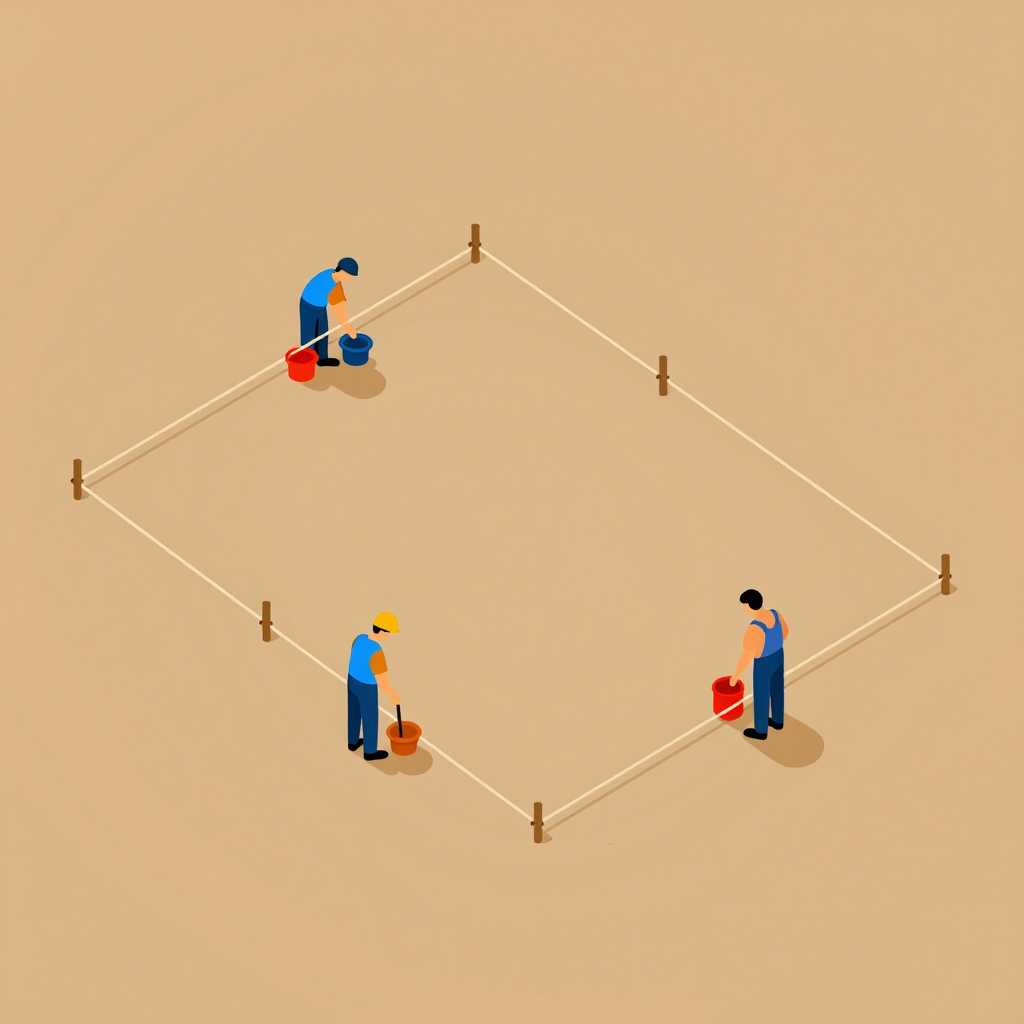

縄張り：地面に図面を描く
こうして得た水平・垂直・直角を使い、地面のうえに建物の図面をじかに描いていく作業が縄張りです。まず、かどに杭を打ち、そのあいだに縄をぴんと張る。かべや柱の位置を線として地面に写しとります。掘り始める前に、全体の形を目で見て確かめられる。これが、失敗を防ぐ大事なひと手間なのです。
ポイント
- かどに杭を打ち縄を張る
- かべや柱の位置を地面に写す
- 掘る前に全体の形を確かめる
高低差と勾配を測る
水盛りは、高さのちがいを測るのにも使えます。二つの地点に棒を立て、水面が来る位置を読めば、どちらがどれだけ高いかがわかります。これを少しずつつなげていけば、遠くの土地との高低差も測れる。水路は、この差を使って、ほんの少しずつ下るゆるやかな勾配で掘ります。急すぎると土がえぐれ、平らすぎると水がよどむのです。
ポイント
- 棒の水面位置で高さの差を読む
- つなげば遠くの高低差も測れる
- 水路は少しずつ下る勾配で掘る
転生先での使いどころ
では、転生先でこれをどう活かすか。まずは、建物の土台です。水平で四角い基礎を作れば、頑丈で長もちする家や蔵が建てられます。次に水路。田畑まで水を引く用水路や、町へ水を送る水道を、正しい勾配で通せる。じめじめした湿地の水を抜くこともできます。まっすぐな道や、区画の整った町づくりにも欠かせません。
ポイント
- 水平で四角い頑丈な基礎を作る
- 正しい勾配で用水路や水道を通す
- まっすぐな道と整った区画に

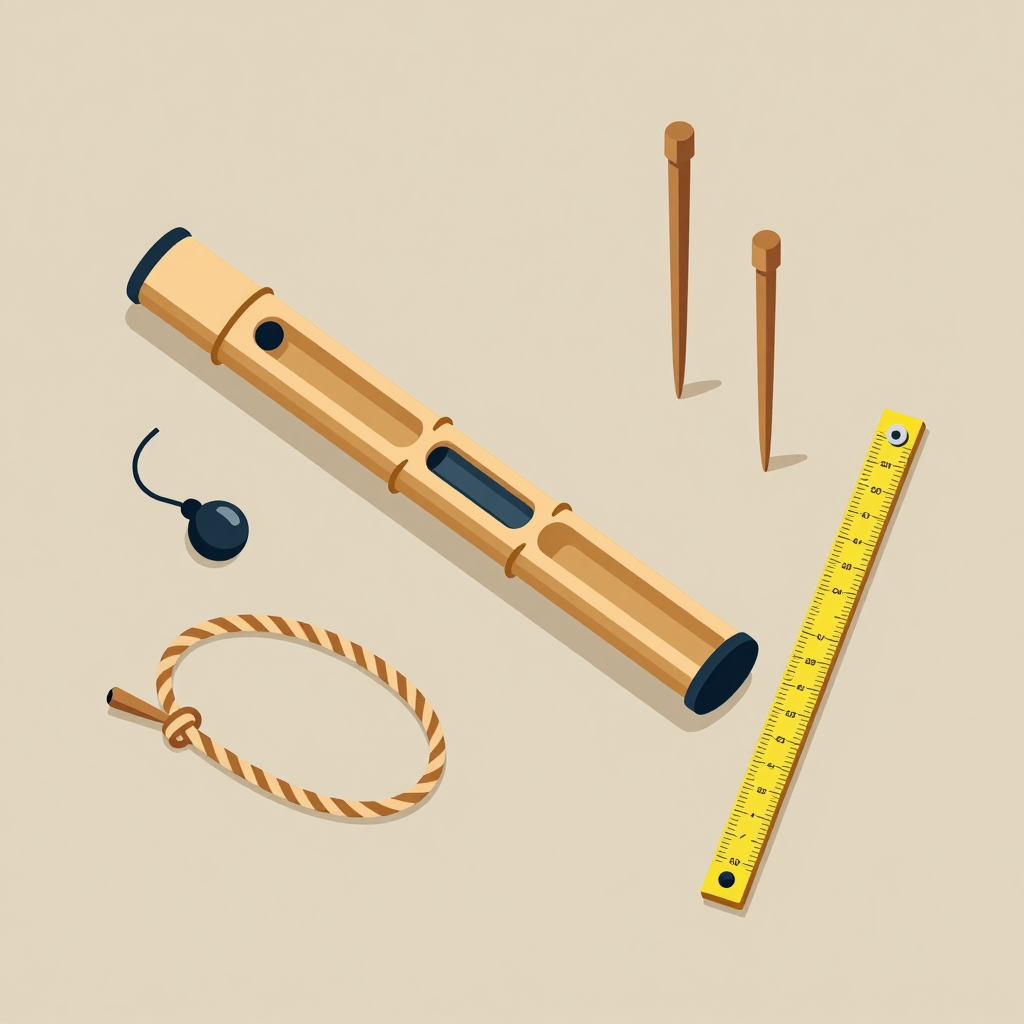

導入の条件と工夫
用意する物は、身のまわりの品ばかりです。水を通す竹の管や革のくだ、ひもと重り、結び目をつけた縄、それに杭。長さの目盛りをつけたまっすぐな棒があれば万全です。遠くを測るときは、少しずつ区切って測り、風のない日を選ぶのがこつ。水面もおもりも、風にゆれると狂ってしまうからです。二人いれば、作業はぐっと早まります。
ポイント
- 竹や革の管・ひもと重り・縄・杭
- 目盛りの棒と風のない日を選ぶ
- 遠くは少しずつ区切って測る
見込める効果
精度はおどろくほどです。水盛りを丁寧に使えば、数十メートルはなれても、指一本ほどの誤差で水平を出せます。水路の勾配なら、千メートルでほんの数メートル下るといったゆるやかさも実現できる。ただし、測量を何度もつなぐと、小さな誤差が積もっていきます。だから節目ごとに、はじめの基準へ戻って確かめ直すことが大切です。
ポイント
- 数十メートルで指一本ほどの誤差
- 勾配は千メートルで数メートルも
- 誤差が積もるので基準へ戻る
次の一手
基本が身につけば、次の一手が広がります。長い水道を引ければ、町にいつでも水が満ち、水車を回して粉ひきやかんがいに使えます。区画を正確に測れれば、土地の広さをもとに公平な税を決められる。さらに、水平と直角を組み合わせた簡単な照準器を作れば、より速く、より広い土地を測れるようになるのです。
ポイント
- 水道と水車で暮らしが変わる
- 区画を測れば公平な税に
- 照準器を作ればもっと速く広く
まとめ
水とひもと石ころ。どこにでもあるこの三つが、水平と垂直と直角という、ものづくりの基準をあなたに与えてくれます。この地味な技こそ、頑丈な建物や豊かな水路を生み、街の土台を静かに支えてきました。もし異世界に転生したら、大きな物を造る前に、ぜひこの測る技を思い出してください。
